把Meshtastic拆成三层：硬件设备+软件工具=各种功能

表格往下滑，前面是思路。

我在玩家交流群里经常可以看到的图片分为两类，第一类是某种设备的照片，第二类是某个软件的截图；对于我这种最普通初学者而言，疑惑主要就在于“你这个东西是做什么用的？”和“你这是什么软件？”。
第一类——有关硬件设备的问题，我把目前的Meshtastic这个一整个东西拆成ABCD四个模块，目前Meshtastic设备大致是由这四个模块拼起来的。
第二类——有关软件的问题，一方面，就是各种手机App的截图或者电脑屏幕的截图，一般都是在展示某种软件工具，这些【工具】我用T1-Tn来表示（例如：一把砍刀，我暂定为T1）；另一方面，某个软件T实际上就是用来实现各种各样的功能，这些【功能】我用S1-S15来表示（例如：劈柴暂定为S1，切蔬菜暂定为S2，等等）。而这些工具之所以能实现这样的功能，又是硬件ABCD提供的（T1砍刀之所以能实现S1劈柴，是由A刀刃、B刀柄、C等等之类的组合起来提供的）。
ABCD的出现有先有后。比方说，先出现A，A能实现一些功能S1S2；过了几年出现B，B能实现一些功能S3S4；又过了几年有人想要实现S5，于是促进发明了C。等等等等。时至今日，ABCD齐备的时候有人想到能组合成T1，实现S1-S8。我觉得了解技术的发展脉络有助于理解技术的本质，昨天有这一篇笔记可以参考。（昨天的笔记里面的ABCDEFGH指别的，不是这一篇的硬件ABCD）
我用这种思路，把硬件（ABCD）、工具（Tn）和功能（Sn）尽量对应起来做成表格。我感觉这样应该比较好理解？
这个思路我是逐步形成的。除去最最开始的各种乱七八糟的模糊认知不管，真正的学习，先开始是初步去了解了这种设备是由哪些部分所组成的，这一步的时候，我先模拟成一个餐盘，由ABCD四类菜组合成一个套餐；A1B1C1组成基本套餐，A2B1C1D1组成运动会限定套餐，A2B2C1D1D2组成高级豪华套餐，这就代表了不同定位和不同价位的设备。基本上有了这个概念之后，剩下的就是去细化每个部分，每个部分细化成更多的部分之后再去分别细化，就这样慢慢来。一方面，可以给“我要买哪个套餐”带来理性的思路、而不是“他买啥我也买啥”“他们都说这个不行”；另一方面，也免得经常搞混，会问“为什么C2这个东西比A1甜”那是因为“C都是甜品，A都是肉类”，刚开始先做好分类，降低这类问题的数量。

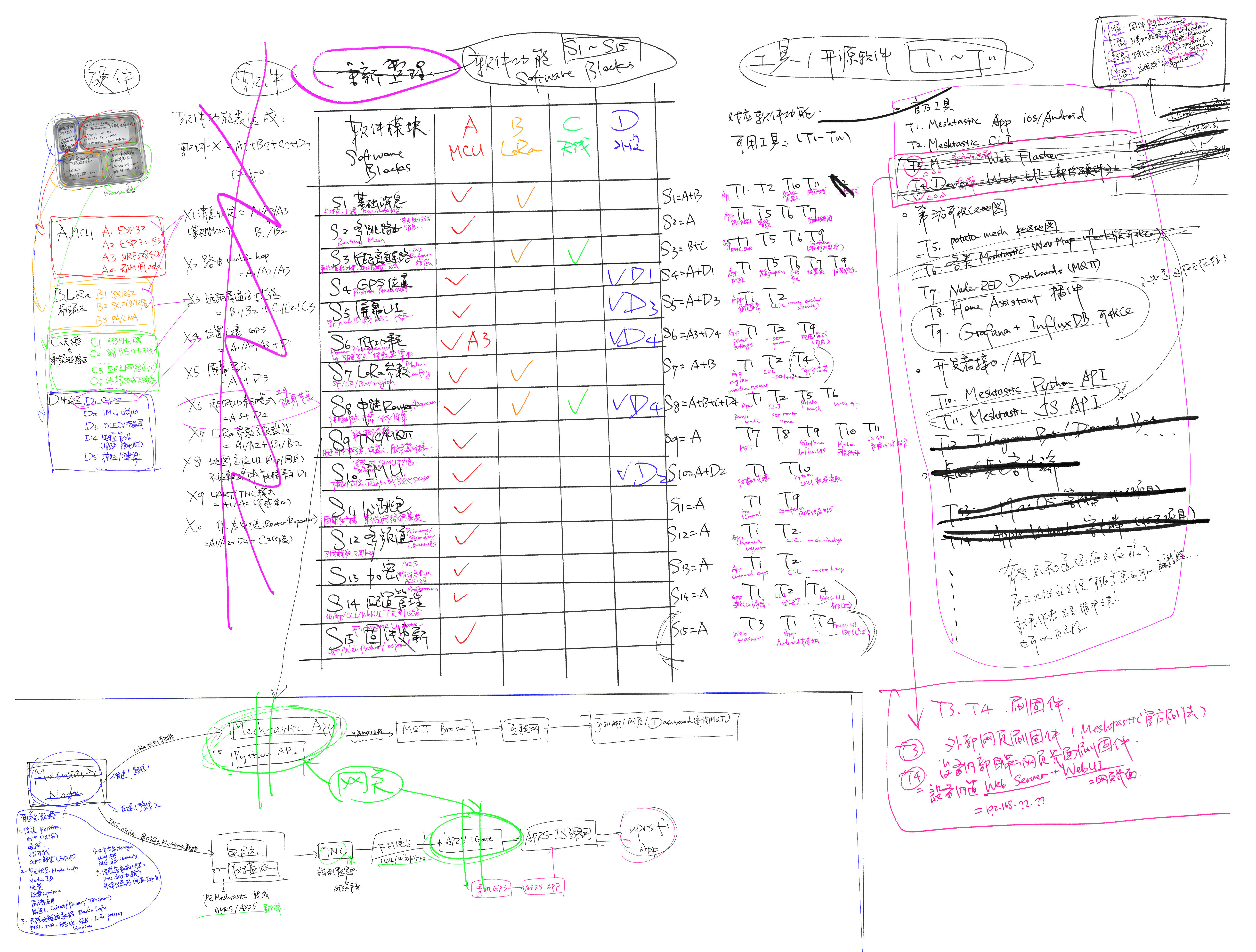

Mesh

功能 S	A:MCU	B:LoRa射频区	C:天线与射频链路区	D:外设区	工具 T
	A1:ESP32 A2:ESP32-S3 A3:NRF52840 A4:RAM/Flash	B1:SX1262 B2:SX1268/1276 B3:PA/LNA	C1:433MHz天线 C2:868/915MHz天线 C3:匹配网络(L/C) C4:外接SMA天线口	D1:GPS D2:IMU（六轴） D3:OLED/液晶屏 D4:电源管理（18650/锂电池) D5:按钮/键盘
S1 基础消息	✔	✔			T1 / T2 / T10 / T11 / T12
S2 路由	✔				T1 / T5 / T6 / T7
S3 长距离链路		✔	✔		T1 / T5 / T6 / T9
S4 GPS	✔			✔	T1 / T5 / T6 / T7 / T9
S5 屏幕 UI	✔			✔	T1 / T2
S6 低功耗	✔(A3)			✔	T1 / T2 / T9
S7 LoRa 参数	✔	✔			T1 / T2 / T4
S8 中继 Router	✔	✔	✔	✔	T1 / T2 / T5 / T6
S9 TNC / MQTT	✔				T7 / T8 / T9 / T10 / T11
S10 IMU	✔			✔	T1 / T10
S11 心跳包	✔				T1 / T9
S12 多频道	✔				T1 / T2
S13 加密	✔				T1 / T2
S14 配置管理	✔				T1 / T2 / T4
S15 固件更新	✔				T3 / T1 / T4

因为T这些工具，有时候会有新出的、或者那种本来有的但是作者不维护了就没了，所以这个电子表格不把具体的T也抄下来了，手写的笔记里面有。主要是方便理解，各种T就是把这些功能S封装起来，或者反过来各种功能S你可以通过使用T而实现起来。
有些专业词汇，我只看字面无法理解，所以就先替换成自己能理解的词或者任何方便的代号。
目前是搭框架，里面有些东西我也只是写着占个位置，并不知道具体是指什么，之后再慢慢查。
